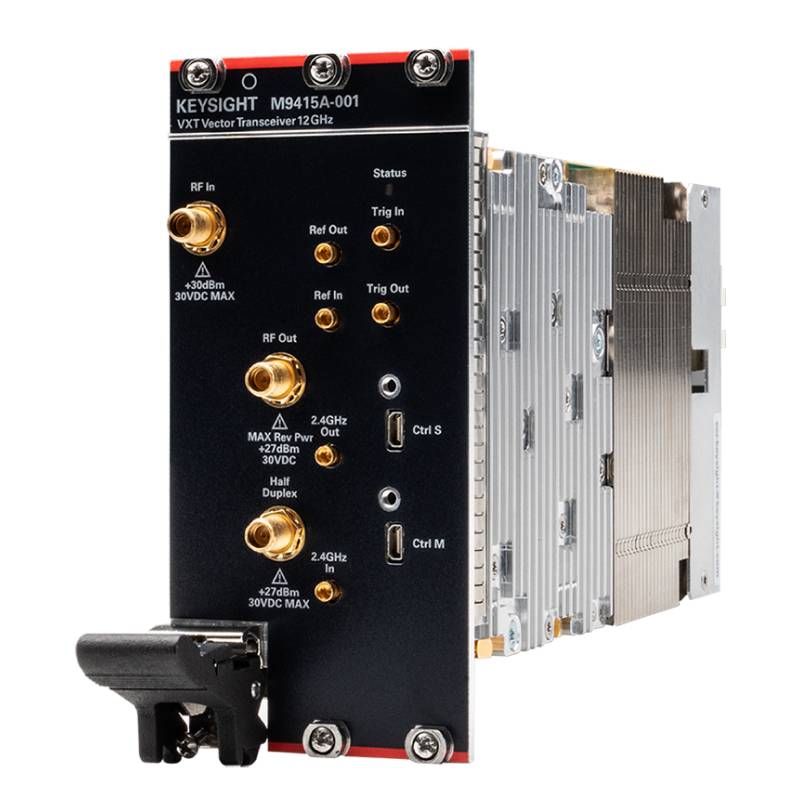

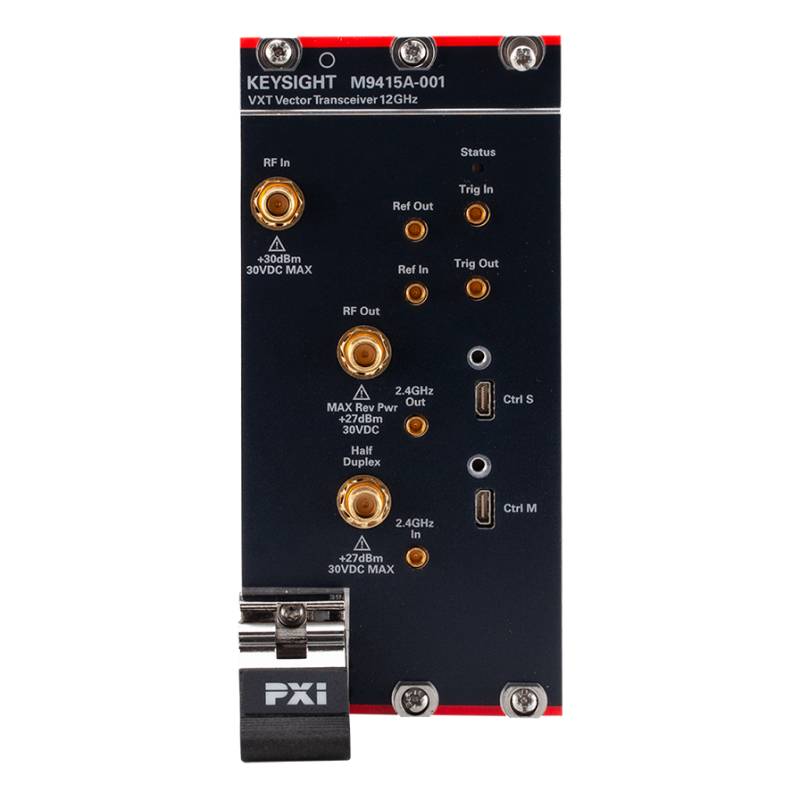

Векторный приёмопередатчик Keysight M9415A-F12 представляет собой интегрированное решение, объединяющее в одном компактном модуле высокопроизводительный векторный анализатор сигналов и столь же продвинутый векторный генератор сигналов. Это устройство формирует универсальную и мощную основу для разработки и тестирования беспроводных систем следующего поколения, включая 5G NR, работающих в частотном диапазоне от 380 МГц до 12 ГГц. Ключевым преимуществом приёмопередатчика является его исключительная широкополосность, поддерживающая полосу анализа и генерации до 1200 МГц, что критически важно для работы с широкополосными сигналами современных стандартов связи.
Выдающиеся характеристики анализатора сигналов обеспечивают беспрецедентную точность измерений. Низкий средний уровень собственных шумов, не превышающий –161 дБм, в сочетании с превосходным однополосным фазовым шумом –130 дБн/Гц и минимальной неравномерностью АЧХ позволяет с высочайшей достоверностью анализировать даже самые сложные и слабые сигналы.
Показатель модуля вектора ошибки всего 0,50% для широкополосного сигнала 5G NR подтверждает способность устройства точно характеризовать качество модуляции. Генераторная часть демонстрирует не менее впечатляющие результаты, генерируя сигналы с чрезвычайно низким уровнем искажений и фазового шума. EVM не более 0,42% и отличный показатель ACPR лучше –51 дБ для сигналов 5G NR underline его способность создавать эталонные, высококачественные широкополосные сигналы для тестирования приёмных трактов и power amplifier-ов.
Большая глубина памяти для I/Q-данных объёмом до 512 Мвыброк позволяет работать с длинными и сложными сигнальными последовательностями. Благодаря такой комбинации характеристик, Keysight M9415A-F12 становится незаменимым инструментом для исследователей и инженеров, решающих задачи в области проектирования компонентов, производства и развёртывания беспроводной инфраструктуры.
Дополнительно могут быть встроены опции повышения технических характеристик:
- M9415A-F08/M9415AU-F08 Полоса модуляции и анализа 600 МГц
- M9415A-B4X Полоса модуляции и анализа 400 МГц (станд. комплектация)
- M9415A-B8X/M9415AU-B8X Полоса модуляции и анализа 800 МГц
- M9415A-B12/ M9415AU-B12, M9415AU-BU2 Полоса модуляции и анализа 1200 МГц
- M9415A-M02 Глубина памяти 256 Мвыб (станд. комплектация)
- M9415A-M05/M9415AU-M05 Глубина памяти 512 Мвыб
- M9415A-1EA/M9415AU-1EA Высокая выходная мощность
- M9415A-HDX/M9415AU-HDX Полудуплексный порт
- M9300A Генератор опорной частоты в формате PXIe: пять выходов 100 МГц, один выход 10 МГц, выход внутреннего термостатированного генератора с кварцевой стабилизацией частоты (ОСХО) 10 МГц
- M9415A-UK6 Сертификат коммерческой калибровки с данными испытаний
- M9300A-UK6 Сертификат коммерческой калибровки с данными испытаний для M9300A
| Векторный анализатор сигналов | |
| Диапазон частот | От 380 МГц до 12 ГГц |
| Полоса анализа сигналов | 400 МГц/800 МГц/1200 МГц |
| Глубина памяти сбора данных | 256 Мвыб/512 Мвыб I/Q-данных |
| Максимальный уровень мощности входного сигнала | Входной РЧ-порт: +27 дБм Полудуплексный порт: +27 дБм |
| Абсолютная погрешность уровня | < ±0,7 дБ |
| Однополосный фазовый шум | –130 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
| Средний уровень собственных шумов, тип. | не более –161 дБм (типичное значение во всем диапазоне частот) |
| Неравномерность АЧХ в полосе модуляции | не более 0,95 дБ (типичное значение во всем диапазоне частот) |
| Модуль вектора ошибки (EVM) для сигнала 5G NR с полосой 400 МГц | 0,50% при уровне входной мощности –20 дБм |
| Векторный генератор сигналов | |
| Диапазон частот | От 380 МГц до 12 ГГц |
| Полоса частот генерации сигналов | 400 МГц/800 МГц/1200 МГц |
| Глубина памяти сигналов произвольной формы | 256 Мвыб/512 Мвыб I/Q-данных |
| Диапазон уровней выходного сигнала (режим непрерывной генерации), тип. | Выходной РЧ-порт: от –120 до +5 дБм Полудуплексный порт: от –120 до +5 дБм Выходной РЧ-порт (с опцией 1EA): от –120 до +20 дБм, до +25 дБм (устанавливаемая) |
| Абсолютная погрешность уровня, тип. | < ±0,6 дБ |
| Гармонические искажения (при уровне выходной мощности +0 дБм) | Выходной РЧ-порт: < –38 дБ Полудуплексный порт: < –35 дБн |
| Однополосные фазовые шумы | –133 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц)) |
| Модуль вектора ошибки (EVM) для сигнала 5G NR с полосой 400 МГц, уровень выходной мощности –10 дБм | не более 0,42 % |
| Относительный уровень мощности в соседнем канале (ACPR) для сигнала 5G NR с полосой 400 МГц, уровень выходной мощности –10 дБм | не более –51 дБ |
