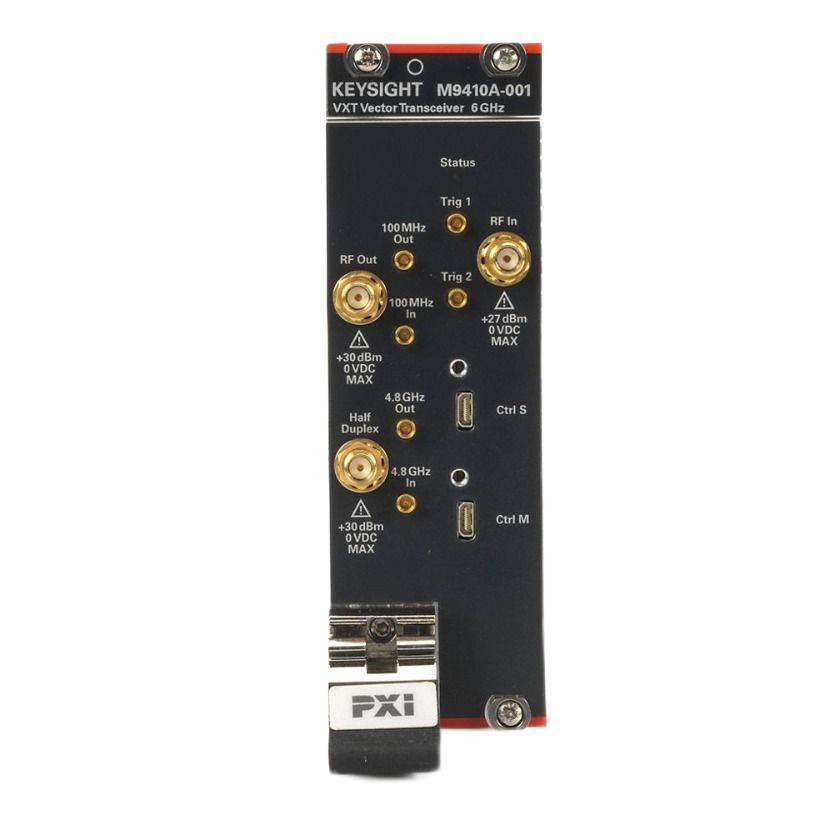

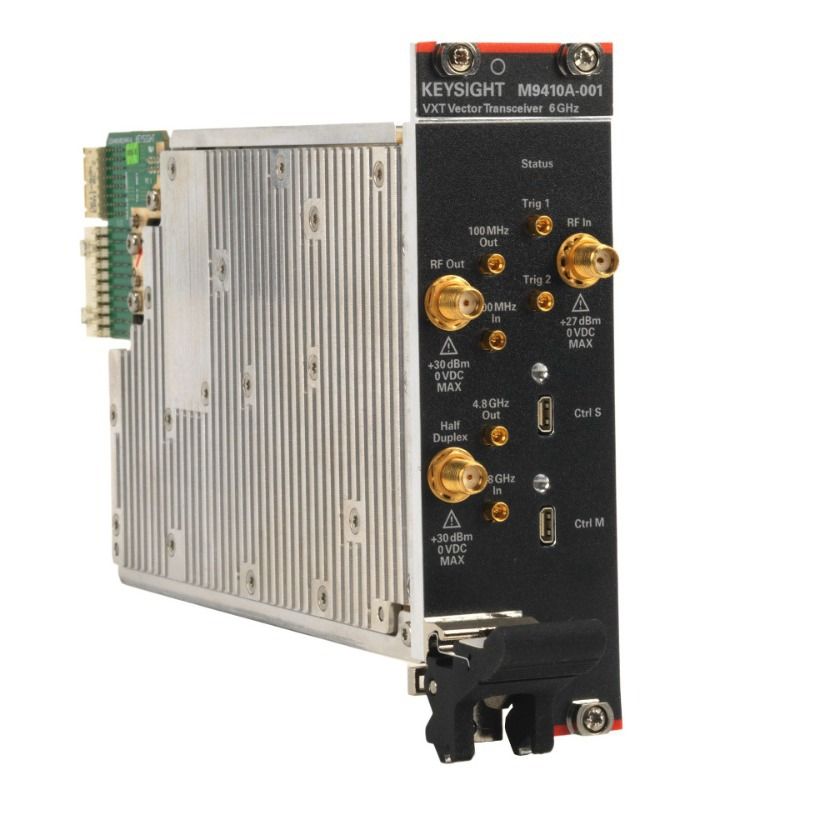

Векторный приёмопередатчик Keysight M9410A-F06 представляет собой высокоинтегрированное решение, объединяющее в одном компактном корпусе прецизионный векторный анализатор сигналов и высококачественный векторный генератор сигналов. Это устройство предназначено для передовых исследований, разработки и всестороннего тестирования беспроводных компонентов и систем, включая технологии 5G NR, Wi-Fi 6E и IoT.
Ключевым преимуществом прибора является его широкий частотный диапазон от 380 МГц до 6 ГГц, что охватывает большинство современных и перспективных стандартов связи. Высокая производительность обеспечивается внушительной полосой анализа и генерации, достигающей 1,2 ГГц в конфигурации с опцией B12. Это позволяет работать с широкополосными сигналами, проводить многоканальный анализ и создавать сложные сценарии для тестирования систем MIMO.
Глубокий объем памяти для I/Q-данных до 512 Мвыбороv (с опцией M05) обеспечивает возможность захвата, анализа и генерации длинных и сложных последовательностей сигналов без потерь. Выдающаяся точность измерений гарантируется исключительно низкой абсолютной погрешностью уровня мощности менее ±0,5 дБ и превосходными характеристиками фазового шума. Низкий уровень собственных шумов анализатора, достигающий –165 дБм, в сочетании с минимальным уровнем искажений генератора, позволяет тестировать устройства с высочайшими требованиями к динамическому диапазону.
Показатель остаточного модуля вектора ошибки (EVM) всего 0,4% для сигналов LTE с полосой 20 МГц подтверждает способность прибора генерировать и анализировать чрезвычайно чистые и точные сигналы. Мощный усилитель на выходе (опция 1EA) обеспечивает выходную мощность до +25 дБм, что делает прибор идеальным для тестирования мощных усилителей и других компонентов на пределе их рабочих характеристик. Полудуплексный порт (опция HDX) расширяет возможности конфигурации тестовых стендов. Благодаря своей универсальности, компактности и высочайшей производительности, VXT M9410A-F06 является конкурентоспособным решением для ускорения разработки и обеспечения надежности беспроводных устройств.
Дополнительно могут быть встроены опции повышения технических характеристик:
- M9410A-B3X Полоса модуляции и анализа 300 МГц (станд. комплектация)
- M9410A-B6X/M9410AU-B6X Полоса модуляции и анализа 600 МГц
- M9410A-B12/M9410AU-B12 Полоса модуляции и анализа 1,2 ГГц
- M9410A-SAA Калибровка для работы с приложением для анализа спектра (аналогичным приложению настольных анализаторов сигналов)
- Опция M02 Глубина памяти 256 Мвыб (станд. комплектация)
- M9410A-M05/M9410AU-M05 Глубина памяти 512 Мвыб
- M9410A-1EA/M9410AU-1EA Высокая выходная мощность
- M9410A-HDX/M9410AU-HDX Полудуплексный порт
- M9410A-MMO/M9410AU-MMO Временная синхронизация для сигналов систем MIMO
- M9410A M9410AU Фазовая когерентность; требуется опция MMO
- M9410A-MTS/M9410AU-MTS Синхронизация нескольких тестеров в пределах шасси; требуется опция MMO
- M9300A Генератор опорной частоты в формате PXIe: пять выходов 100 МГц, один выход 10 МГц, выход внутреннего термостатированного генератора с кварцевой стабилизацией частоты (ОСХО) 10 МГц
- M9410A-UK6 Сертификат коммерческой калибровки с данными испытаний
- M9300A-UK6 Сертификат коммерческой калибровки с данными испытаний для M9300A
| Векторный анализатор сигналов | |
| Глубина памяти сбора данных | 256 Мвыб I/Q-данных (опция M02) |
| 512 Мвыб I/Q-данных (опция M05) | |
| Диапазон частот | От 380 МГц до 6 ГГц |
| Полоса анализа сигналов | 300 МГц (опция B3X), 600 МГц (опция B6X) 1,2 ГГц (опция B12) |
| Максимальный уровень мощности входного сигнала | Входной РЧ-порт: +27 дБм Полудуплексный порт (опция HDX): +27 дБм |
| Абсолютная погрешность уровня | < ±0,5 дБ |
| Однополосный фазовый шум | –129 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
| Средний уровень собственных шумов, тип. | Входной РЧ-порт: –165 дБм (полоса анализа от 1310 до 2000 МГц) Полудуплексный порт (опция HDX): –159 дБм (полоса анализа от 1310 до 2000 МГц) |
| Остаточный модуль вектора ошибки (EVM) для сигнала LTE (полоса 20 МГц | 0,4% при уровне входной мощности –10 дБм |
| Векторный генератор сигналов | |
| Глубина памяти сигналов произвольной формы | 256 Мвыб I/Q-данных (опция M02) 512 Мвыб I/Q-данных (опция M05) |
| Диапазон частот | От 380 МГц до 6 ГГц |
| Полоса частот генерации сигналов | 300 МГц (опция B3X), 600 МГц (опция B6X) 1,2 ГГц (опция B12) |
| Диапазон уровней выходного сигнала (режим непрерывной генерации), тип. | Выходной РЧ-порт: от –120 до +5 дБм (от 380 МГц до 6 ГГц) Полудуплексный порт (опция HDX) (в режиме вывода): от –120 до +5 дБм (от 380 МГц до 6 ГГц) Выходной РЧ-порт (опция 1EA): от –120 до +20 дБм, до +25 дБм (устанавливаемая) (от 380 МГц до 6 ГГц) |
| Абсолютная погрешность уровня | < ±0,5 дБ |
| Гармонические искажения (при уровне выходной мощности +0 дБм) | Выходной РЧ-порт: < –44 дБн Полудуплексный порт (опция HDX) (в режиме вывода): < –44 дБн |
| Фазовый шум | –133 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
| Мощность в соседнем канале (ACP), выходной РЧ-порт, полудуплексный порт, уровень выходной мощности 0 дБм | –64 дБн (90 МГц) (для сигналов LTE) –65 дБн (2 ГГц) (для сигналов LTE) |
